보일러 구조와 부품 명칭은 어떻게 되나요?

보일러 구조, 겉에서 보이는 것과 커버 안

벽에 거는 가스보일러를 앞에서 보면 표시창이나 조작부가 달린 앞 커버, 위나 옆으로 나가는 연통, 아래로 내려오는 여러 갈래 관이 보입니다. 아래쪽 관에는 가스 밸브와 물 보충 밸브처럼 사용자가 손으로 여닫는 밸브가 섞여 있습니다.

앞 커버 안에는 불이 타는 연소실과 열교환기, 물을 돌리는 펌프, 물길을 바꾸는 밸브, 여러 센서와 이를 다루는 제어 기판이 빽빽하게 들어 있습니다. 가스와 전기, 뜨거운 물이 한데 지나가는 자리라 커버는 열지 않는 것이 원칙입니다.

제품마다 부품 배치가 달라 같은 이름이라도 생김새와 자리가 다릅니다. 아래 설명은 흔한 구조를 기준으로 한 것이니, 우리 집 보일러의 정확한 구성은 설명서의 구조 그림에서 확인하세요.

• 겉에서 보임: 표시창, 연통, 아래쪽 관과 밸브
• 사용자 몫: 가스 밸브 여닫기, 설명서대로 물 보충

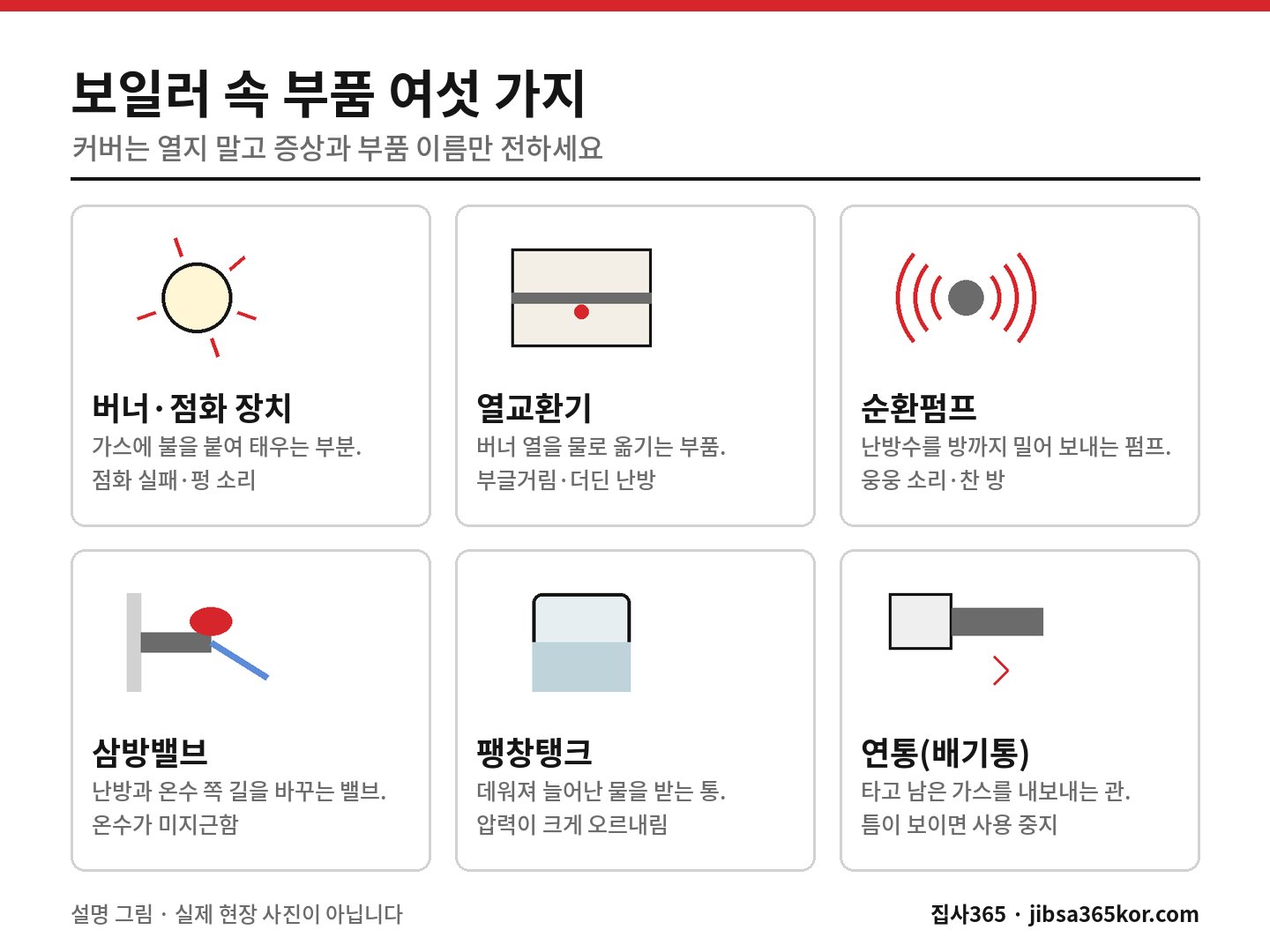

• 커버 안: 버너, 열교환기, 펌프, 삼방밸브, 팽창탱크, 센서, 기판

불을 만드는 쪽: 버너·점화 장치·송풍기·연통

버너는 가스가 공기와 섞여 타는 곳이고, 그 옆의 점화 장치가 불꽃을 튀겨 불을 붙입니다. 불이 제대로 붙었는지는 불꽃 감지 부품이 확인해, 불이 없으면 가스를 막습니다. 이쪽에 탈이 나면 점화 실패 표시가 뜨거나, 켤 때 펑 하고 울리거나, 연통 둘레에 그을음이 생깁니다.

송풍기는 연소에 필요한 공기를 밀어 넣고 타고 남은 가스를 연통 쪽으로 내보내는 팬입니다. 예전보다 윙 하는 소리가 커지거나 쇠 긁는 소리가 섞이면 이 팬을 의심해 볼 수 있습니다.

연통은 배기통이라고도 부르며, 타고 남은 가스를 집 밖으로 보내는 관입니다. 이음부가 빠지거나 벌어지면 배기가스가 실내로 샐 수 있어 위험합니다. 연통이 처졌거나 이음부에 틈이 보이면 보일러를 끄고 창을 열어 환기한 뒤 설치한 곳이나 제조사에 알리세요. 연통을 다시 끼우거나 고정하는 일은 자격 있는 시공자 몫입니다.

보일러 둘레에서 가스 냄새가 나면 전기 스위치를 건드리지 말고 보일러 아래 가스 밸브를 잠근 뒤 창을 엽니다. 그다음 밖에서 관할 도시가스사에 알리고, 냄새가 심하면 119에도 신고하세요.

물을 데우고 돌리는 쪽: 열교환기·순환펌프·삼방밸브·팽창탱크

열교환기는 버너의 열을 물로 옮기는 부품입니다. 난방수를 데우는 주 열교환기 외에 온수를 따로 데우는 작은 열교환기가 붙은 제품이 많고, 콘덴싱 보일러에는 배기가스의 남은 열을 거두는 열교환기가 하나 더 들어갑니다. 안쪽에 물때가 쌓이면 부글거리는 소리와 함께 데워지는 속도가 느려지고, 삭으면 본체 아래로 물이 떨어집니다.

순환펌프는 데운 난방수를 분배기와 방바닥 관으로 밀어 보냅니다. 삼방밸브는 데운 물을 난방 쪽으로 보낼지 온수 쪽으로 보낼지 길을 바꾸는 밸브로, 전환 밸브라고도 부릅니다. 팽창탱크는 물이 데워져 부피가 늘 때 그만큼을 받아 주어 압력이 지나치게 오르지 않게 하는 통입니다.

제품에 따라 삼방밸브 없이 다른 구조로 온수를 만드는 보일러도 있습니다. 어떤 부품이 들어 있는지는 모델명으로 확인하는 것이 정확합니다.

• 순환펌프가 지치면: 낮은 웅웅 소리, 켜져 있는데 방이 안 데워짐
• 삼방밸브가 걸리면: 온수가 미지근하거나, 온수를 쓸 때 난방 관이 뜨거워짐
• 팽창탱크가 제 몫을 못 하면: 난방 때 압력이 크게 올랐다가 식으면 뚝 떨어짐
• 열교환기 쪽이면: 부글거리는 소리, 더딘 난방, 본체 아래 물방울

지켜보고 채우는 쪽: 온도 센서·압력계·안전밸브·보충수 밸브

온도 센서는 나가는 난방수와 돌아오는 물, 온수의 온도를 재서 불 세기를 정하게 하는 부품입니다. 센서가 틀린 값을 읽으면 온수가 뜨거웠다 차가웠다를 되풀이하거나 설정과 동떨어진 온도가 나오고, 표시창에 센서 관련 표시가 뜨기도 합니다.

난방수 압력은 압력계 바늘로 보여 주는 제품도 있고 표시창 숫자나 물 부족 표시로 알려 주는 제품도 있습니다. 압력이 너무 오르면 안전밸브가 물을 내보내 보일러를 지키는데, 그 배출구 끝이 자주 젖어 있다면 그 자체로 점검을 받을 이유가 됩니다.

보충수 밸브는 급수 밸브, 물 보충 밸브라고도 부르며 수돗물을 난방수 쪽으로 들여 모자란 물을 채웁니다. 손으로 여는 제품과 보일러가 스스로 여닫는 제품이 있으니 위치와 방법은 설명서를 따르세요. 손으로 연 밸브를 덜 잠그면 물이 계속 들어가 압력이 오를 수 있어, 채운 뒤에는 꼭 닫혔는지 봐 둡니다.

서비스에 연락할 때, 부품 이름으로 말하는 법

부품 이름을 알면 보일러가 이상하다는 말 대신 무엇이 어떻게 이상한지를 짧게 전할 수 있습니다. 다만 이름은 짐작일 뿐이니 특정 부품이 고장 났다고 단정하기보다, 증상을 먼저 말하고 의심 가는 부품을 덧붙이는 편이 정확합니다.

보일러 안 부품은 제조사 서비스나 자격 있는 기사가 점검합니다. 집사365는 보일러 교체와 둘레 배관, 분배기 쪽을 사진으로 먼저 상담하고 방문해 확인한 뒤 견적을 드리며, 가스와 연통 작업은 자격을 갖춘 시공자가 맡습니다.

• 온수만 미지근함: 삼방밸브나 온수 쪽 센서를 봐 달라고
• 켜졌는데 방이 차고 웅웅거림: 순환펌프 점검
• 물 보충이 잦고 압력이 오르내림: 팽창탱크와 안전밸브
• 켤 때 펑 소리나 점화 실패 표시: 버너와 점화 장치, 사용 중지
• 연통 이음이 벌어짐: 끄고 환기한 뒤 시공자에게 연락
• 함께 보낼 것: 모델명, 표시창 사진, 소리 녹음
