온수 분배기 규격은 어떻게 보나요?

온수 분배기 구조, 두 줄 몸통과 갈래부터

온수 분배기는 굵은 몸통 두 개가 위아래로 나란히 붙은 모양입니다. 한 줄은 보일러에서 데운 물을 받아 갈래마다 나눠 주고, 다른 한 줄은 방을 돌고 식어 돌아온 물을 모아 보일러로 돌려보냅니다. 현장에서는 공급 헤더, 환수 헤더라고도 부릅니다.

몸통 한쪽 끝은 보일러에서 오는 관과 이어지고, 그 사이에 집 전체 물길을 여닫는 메인 밸브가 달린 경우가 많습니다. 반대쪽 끝에는 공기를 빼는 꼭지와 물을 빼는 꼭지가 붙습니다. 갈래 위에는 방마다 물길을 조절하는 밸브가 있고, 각방 온도조절을 하는 집은 그 위에 구동기가 얹혀 있습니다.

제품에 따라 갈래마다 물이 얼마나 흐르는지 보여 주는 작은 눈금 창(유량계)이 달린 것도 있습니다. 이런 부속이 있는지가 곧 분배기 종류를 가르는 기준이 되니, 지금 분배기 사진을 한 장 찍어 두고 하나씩 맞춰 보세요.

• 공급 몸통: 보일러에서 데운 물이 들어오는 줄
• 환수 몸통: 방을 돌고 식은 물이 모이는 줄
• 메인 밸브: 보일러 쪽 관과 몸통 사이에서 집 전체를 여닫음
• 갈래 밸브: 방마다 물길 조절, 구동기를 얹기도 함
• 몸통 끝 꼭지: 공기빼기와 물빼기

분배기 몇 구인지, 어떻게 세나요?

분배기를 부를 때 쓰는 '몇 구'는 한 줄 몸통에서 바닥으로 내려가는 갈래 수입니다. 공급 쪽과 환수 쪽에 같은 수의 갈래가 짝지어 있으니 한 줄만 세면 됩니다. 위아래를 모두 더해 두 배로 세는 실수가 흔합니다.

갈래를 셀 때는 손전등을 비추고 정면에서 사진을 찍은 뒤 사진 위에서 세면 정확합니다. 구동기나 보온재에 가려 잘 안 보이면 몸통에서 바닥으로 내려가는 관 개수를 세어도 됩니다.

구 수가 방 개수와 꼭 같지는 않습니다. 거실처럼 넓은 곳은 두 갈래 이상으로 나눠 깔기도 하고, 작은 공간 두 곳을 한 갈래로 함께 데우는 집도 있습니다. 그래서 방이 셋이니 3구라고 짐작하지 말고 실제 갈래를 세어야 합니다.

새 분배기를 지금보다 구 수가 많은 것으로 고르면 남는 갈래는 마개로 막아 씁니다. 방을 나누거나 베란다를 넓혀 난방 구간을 늘릴 계획이 없다면 지금과 같은 구 수가 무난합니다. 반대로 구 수가 모자란 제품은 바닥 관을 다 이을 수 없으니 고르지 않습니다.

분배기 크기·사이즈, 어디를 재나요?

분배기는 구 수가 늘수록 가로가 길어집니다. 같은 구 수라도 제품마다 갈래 사이 간격과 끝 부속 길이가 달라 전체 길이가 다르니, 몇 구인지만 맞춰 고르면 지금 자리에 들어가지 않는 일이 생깁니다.

재는 곳은 세 군데입니다. 메인 밸브부터 반대쪽 끝 꼭지까지의 가로 길이, 위아래 두 몸통의 중심 사이 간격, 벽에서 밸브 손잡이나 구동기 꼭대기까지 튀어나온 깊이입니다. 하부장 안에 있다면 바닥판에서 위 선반까지 높이와 문을 닫았을 때 앞쪽에 남는 여유도 함께 적어 두세요.

구동기를 새로 얹을 계획이라면 깊이가 그만큼 늘어난다는 점을 기억하세요. 지금은 손잡이만 달려 있어 문이 잘 닫히던 자리도 구동기를 올리면 문에 걸릴 수 있습니다.

• 가로: 메인 밸브부터 끝 꼭지까지
• 높이: 두 몸통 중심 사이 간격
• 깊이: 벽에서 손잡이나 구동기 끝까지
• 자리: 놓인 공간의 높이와 앞쪽 여유

배관 지름 표기와 재질, 밸브 방식으로 보는 종류

연결 굵기는 보일러 쪽 관이 물리는 몸통 입구와 방 배관이 물리는 갈래 끝을 따로 봐야 합니다. 몸통 입구가 갈래 끝보다 굵게 나오는 제품이 흔하고, 표기는 15A·20A 같은 호칭이나 인치로 적습니다. 몸통 옆 각인이나 라벨, 설명서의 규격 표에서 두 숫자를 각각 찾아 적으세요.

방 배관은 바닥 속 관 재질에 맞는 이음 부속으로 갈래 끝에 물립니다. 분배기 아래로 드러난 바닥 관 겉면의 인쇄 글자를 읽어 두면 새 분배기 갈래 끝과 같은 방식으로 이을 수 있는지 가늠하기 쉽습니다.

몸통 재질은 동, 황동, 스테인리스가 흔하고, 재질에 따라 쓰는 이음 부속이 다릅니다. 밸브는 손으로 돌려 여닫는 수동형과, 머리에 구동기를 끼울 수 있게 만든 각방 조절형으로 크게 나뉩니다. 구동기는 밸브 머리 모양에 맞는 것만 끼울 수 있어서, 수동형 밸브에 나중에 얹기는 어려운 경우가 많습니다.

• 몸통 입구 굵기: 보일러 쪽 관과 맞는지
• 갈래 끝 굵기와 이음 방식: 바닥 관과 맞는지
• 몸통 재질: 동·황동·스테인리스
• 밸브: 수동형인지 구동기를 끼우는 형인지
• 유량계 같은 부속이 있는지

분배기 바꿀 때 맞출 것과 맡길 일

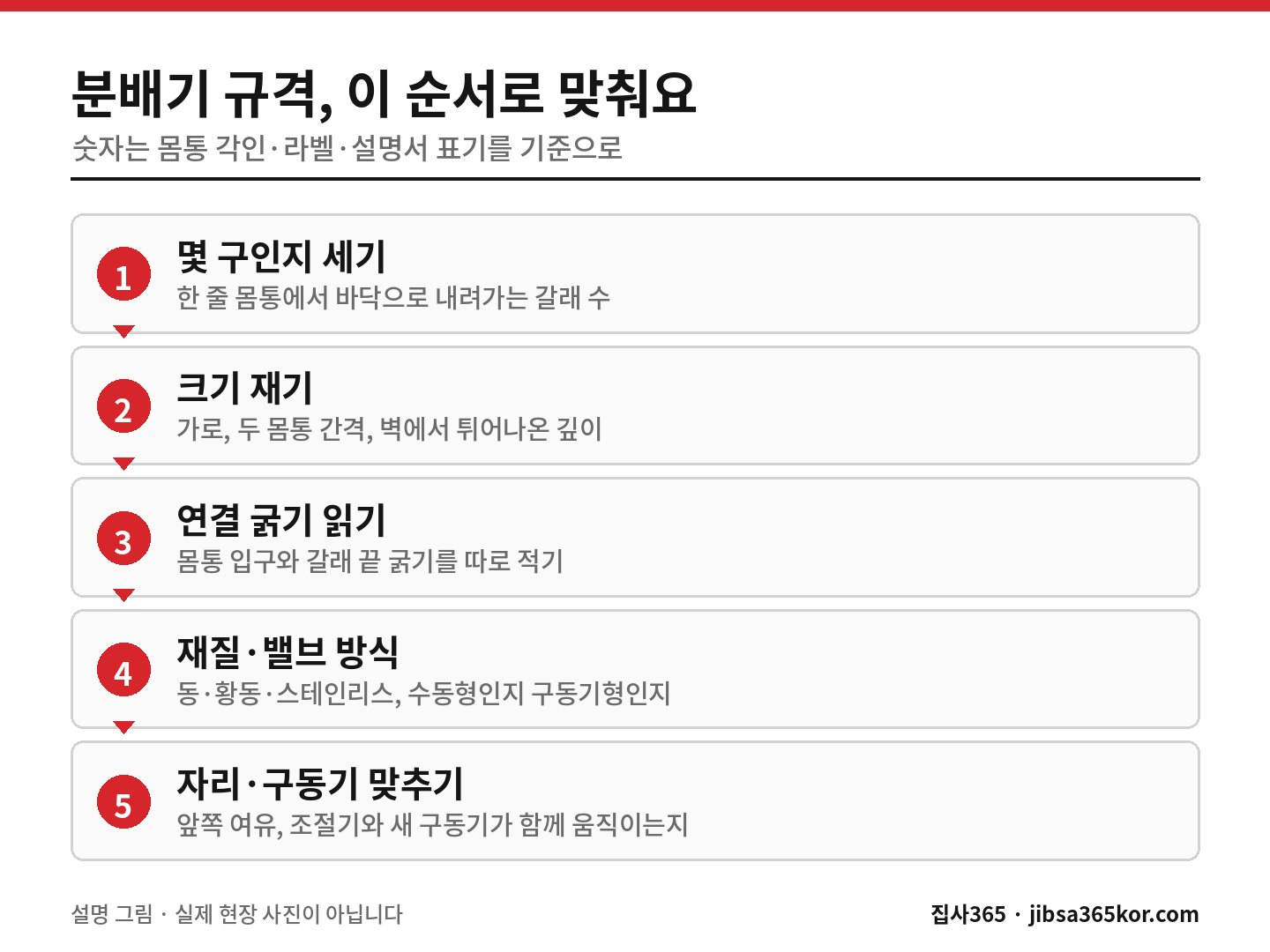

새 분배기는 구 수, 몸통 입구와 갈래 끝 굵기, 바닥 관과의 이음 방식, 놓일 자리 크기가 모두 맞아야 합니다. 한 가지라도 어긋나면 중간 부속을 더 넣거나 배관 끝을 잘라 맞춰야 해 작업이 커집니다. 각방 온도조절을 하는 집은 지금 쓰는 실내 조절기와 새 구동기가 함께 움직이는지도 따져 봐야 합니다.

구동기를 새로 달거나 옮기면 조절기와 잇는 배선도 다시 해야 합니다. 이 배선은 전기 작업이라 자격 있는 사람이 맡고, 사용자는 어느 조절기가 어느 방인지 알려 주는 데까지 하면 됩니다.

교체는 난방수를 빼고 배관을 다시 잇는 일이라 집에서 직접 하기보다 맡기는 편이 안전합니다. 집사365에 분배기 정면과 옆면 사진, 몸통 각인이나 라벨, 잰 치수를 보내 주시면 맞는 규격을 사진으로 먼저 살펴 상담하고, 방문해 확인한 뒤 견적을 드립니다.

• 분배기 정면 전체와 옆면 사진
• 몸통 각인이나 라벨 확대 사진
• 바닥 관 겉면 인쇄 글자
• 가로·간격·깊이 잰 값
