보일러 배관 규격은 어떻게 읽나요?

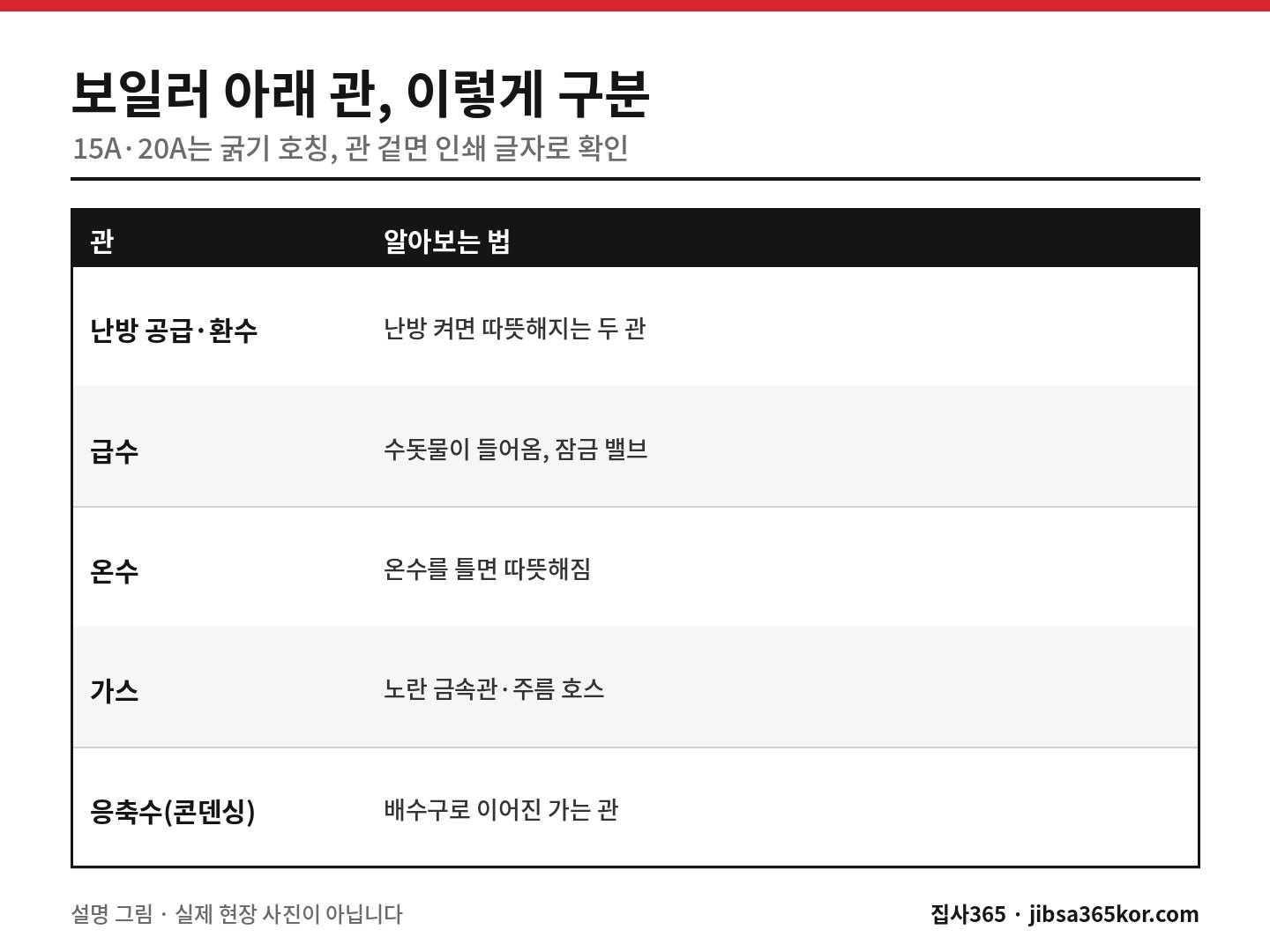

보일러 아래 배관, 어떤 관인지 구분하는 법

벽에 거는 가스보일러 아래에는 보통 다섯 갈래 안팎의 관이 이어집니다. 집 안을 데우는 물이 나가는 난방 공급관과 식어서 돌아오는 난방 환수관, 수돗물이 들어오는 급수관, 데운 물이 수전으로 나가는 온수관, 그리고 가스관입니다. 콘덴싱 보일러는 여기에 응축수를 빼는 가는 관이 하나 더 붙습니다.

어느 관이 무엇인지는 보일러 아랫면이나 연결구 옆에 붙은 표시, 설명서의 연결 그림에서 확인하는 것이 가장 정확합니다. 표시가 지워졌다면 난방을 켰을 때와 온수를 틀었을 때 어느 관이 따뜻해지는지로 짐작할 수 있지만, 집마다 시공 방식이 달라 단정하기는 어렵습니다. 뜨거워진 관은 맨손으로 오래 잡지 마세요.

가스관은 대개 노란색으로 칠한 금속관이나 금속 주름 호스로 보일러에 이어지고, 중간에 가스 밸브가 달려 있습니다. 이 관은 확인할 때도 풀거나 흔들지 말고 눈으로만 보세요.

• 난방 공급·환수: 난방을 켜면 따뜻해지는 두 관, 다른 관보다 굵은 경우가 많음
• 급수: 수돗물이 들어오는 관, 잠금 밸브가 함께 달린 경우가 많음
• 온수: 온수를 틀면 따뜻해지는 관
• 가스: 노란색 금속관이나 금속 주름 호스와 가스 밸브
• 응축수(콘덴싱): 배수구로 이어진 가는 관

보일러 배관 종류, 재질은 어떤 것이 있나요?

보일러 둘레 배관 재질은 집이 지어진 때와 시공한 곳에 따라 다양합니다. 오래된 집은 구리로 만든 동관을 많이 썼고, 이후에는 잘 휘는 플라스틱 계열 관이나 스테인리스 주름관으로 보일러와 벽 속 배관을 잇는 경우가 늘었습니다. 한 집 안에서도 처음 지을 때 깐 관과 보일러를 바꾸며 이은 관의 재질이 다른 일이 흔합니다.

바닥 속 난방관은 분배기에서 방마다 갈라져 나가며, 흔히 엑셀관이라 부르는 가교 폴리에틸렌관이나 PB관 같은 플라스틱 계열 관이 많이 쓰였습니다. 아주 오래된 집에는 바닥 속까지 동관이 깔린 경우도 있습니다. 바닥 속 관은 눈으로 볼 수 없으니 분배기에 이어진 관 끝을 보고 짐작합니다.

재질마다 잇는 방법이 다릅니다. 동관은 불로 땜하거나 나사 부품으로 잇고, 플라스틱 계열 관은 전용 이음 부품을 끼워 잇는 방식이 많습니다. 서로 다른 재질을 이을 때는 그에 맞는 중간 부품이 필요하고, 다른 금속끼리 맞대어 바로 이으면 이음부가 빨리 삭을 수 있습니다.

• 동관: 구리색 금속관, 오래된 집에 많음
• 스테인리스 주름관: 주름진 금속관, 보일러 연결에 자주 쓰임
• 엑셀관·PB관 같은 플라스틱 계열 관: 잘 휘고 겉면에 재질 글자가 인쇄됨
• 가스관: 노란색 칠을 한 금속관, 보일러 바로 앞은 금속 주름 호스

보일러 배관 사이즈, 15A·20A는 무슨 뜻인가요?

우리나라 배관에서 15A, 20A처럼 쓰는 숫자는 관의 굵기를 부르는 호칭입니다. 숫자가 클수록 굵은 관이고, 인치로 1/2, 3/4처럼 부르기도 합니다. 15A는 흔히 반 인치, 20A는 3/4인치에 해당한다고 보면 됩니다.

호칭은 정확한 치수가 아니어서 같은 15A라도 재질에 따라 실제 바깥지름과 두께가 다릅니다. 그래서 줄자로 바깥지름을 재 보고 15A인지 20A인지 바로 판단하기는 어렵습니다. 관 겉면에는 대개 재질 약자와 굵기, 두께 같은 글자가 줄지어 인쇄돼 있으니 손전등을 비춰 이 글자를 읽어 보는 것이 가장 확실합니다.

벽걸이 가스보일러는 난방 연결구가 급수·온수 연결구보다 한 단계 굵게 나온 제품이 흔합니다. 다만 보일러 용량과 제품에 따라 다르니 정확한 굵기는 설명서의 연결 규격 표에서 확인하세요. 글자가 지워졌다면 관 둘레를 실로 한 바퀴 감아 길이를 재 두면 상담할 때 굵기를 가늠하는 데 도움이 됩니다.

• 15A: 흔히 1/2인치로 부르는 굵기
• 20A: 흔히 3/4인치로 부르는 굵기
• 호칭과 실제 바깥지름은 다름
• 관 겉면 인쇄 글자로 재질과 굵기 확인

배관을 바꾸거나 늘릴 때 확인할 것

새 보일러로 바꿀 때 가장 흔한 문제는 연결구의 위치와 순서가 기존 제품과 다른 경우입니다. 난방 공급과 환수, 급수와 온수 자리가 좌우로 바뀌어 있으면 배관을 조금씩 늘이거나 꺾어 맞춰야 합니다. 연결 나사 굵기가 다르면 굵기를 바꿔 주는 이음 부품이 들어갑니다.

배관을 늘이는 구간이 바깥 공기에 닿는 베란다나 보일러실이라면 보온재를 빈틈없이 감아야 겨울 동파를 줄일 수 있습니다. 각 관에 잠금 밸브가 있는지도 봐 두세요. 밸브가 없거나 굳어 있으면 나중에 보일러만 따로 손볼 때 집 전체 물을 잠가야 합니다.

콘덴싱 보일러로 바꾸면서 응축수 배수 자리가 없다면 가까운 배수구까지 관을 새로 끌어와야 합니다. 가스관을 늘이거나 옮기는 일은 자격을 갖춘 시공자가 해야 하고, 관할 도시가스사 확인 절차가 따르는 경우가 있으니 시공하는 곳에 먼저 물어보세요.

• 새 보일러 연결구 위치와 순서가 기존과 같은지
• 연결 나사 굵기와 이음 부품
• 늘이는 구간의 보온재
• 관마다 잠금 밸브가 있고 잘 돌아가는지
• 응축수를 보낼 배수 자리

상담 전에 찍어 둘 사진과 가스 안전

배관 규격은 사진으로도 많은 부분을 짐작할 수 있습니다. 보일러 아래 관이 모두 한 장에 들어오도록 찍고, 관 겉면 글자와 연결구 표시는 손전등을 비춰 가까이 찍어 주세요. 보일러 명판 사진이 있으면 연결 규격을 설명서와 맞춰 볼 수 있습니다.

확인하는 동안 가스 냄새가 난다면 바로 멈추고, 불을 켜거나 전기 스위치를 건드리지 말고 창문을 열어 환기한 뒤 관할 도시가스사에 연락하세요. 보일러 앞 덮개를 열어 안쪽 배관을 보려 하지 마세요.

집사365에 사진을 보내 주시면 배관 종류와 굵기를 먼저 살펴 상담하고, 방문해 연결 상태를 확인한 뒤 견적을 드립니다. 가스관과 배기통에 손대는 작업은 해당 자격이 있는 시공자가 진행합니다.

• 보일러 아래 배관 전체 사진
• 관 겉면 인쇄 글자 확대 사진
• 연결구 옆 표시나 스티커
• 보일러 명판
• 배관이 벽이나 바닥으로 들어가는 자리
